主要技术参数
通道数:一进一出(TGS-ID1XX)；一进二出(TGS-ID2XX)
防爆标志:[EX ia]II C
适合场所:安装在安全场所，可与处于0区，II C，T4~T6危险场所的本安仪表相连。
供电电压: 18~32V, DC (典型值24V DC)
满载功耗: (24V供 电，20mA输出时)；0.4W (TGS ID1 xx电流源输入);0. 6W (TGS- ID2XX,电流源输入);1. 0W (TGS-ID1 XX, 2线制或3线制输入);1.2W (TGS- ID2XX, 2线制或3线制输入)
安全侧:
输出电流: 4~20mA, DC (或0~20mA, DC)
负载电阻: RL≤350Ω
输出电压: 1~5V, DC (或0~5V, DC)
负载电阻: RL≥1MΩ
注:用户可在订货时指定电流或电压输出。
危险侧:
输入信号: 4~20mA, DC (或0~20mA, DC)
配电:开路电压:≤26V；20mA时电压:≥17V；正常工作电流:≤25mA
输出精度:±0.1 %F. S (25°C±2°C)
温度漂移: 100ppm/°C (极大值)
响应时间:≤4mS
电源保护:电源反向保护
电磁兼容性: EMC符合IEC 61000-4
绝缘强度:非本安端~本安端≥2500V, AC；电源~非本安端≥500V, AC
绝缘电阻:非本安端~本安端≥100MΩ；电源~非本安端 ≥100MΩ
适合现场设备:二线制、三线制变送器，电流源信号
使用环境
(1)周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质;(2)连续工作温度: -20°C~+ 60°C
(3)储存温度:-40°C~+ 80°C
(4)相对湿度:10%~90%RH(40°C)
接线

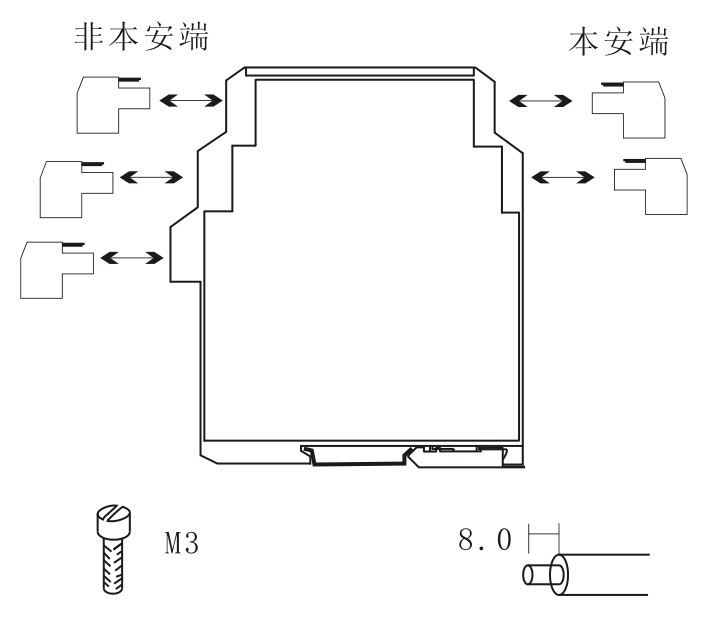

(1)仪表接线采用可拆卸的接线端子，方便使用。本安端(蓝色插头)为通向危险侧的信号接线端，非本安端(绿色插头)为通向安全测的信号接线端;
(2)本安侧的配线应选用蓝色标记的本安导线，导线的软铜截面积必须大于0.5mm2，绝缘强度应大于500 V;
(3)隔离式安全栅本安端和非本安端的配线导线在汇线槽中应分开铺设、各自采用保护套管;
(4) 导线裸露长度约为8mm,由M3螺钉锁紧。

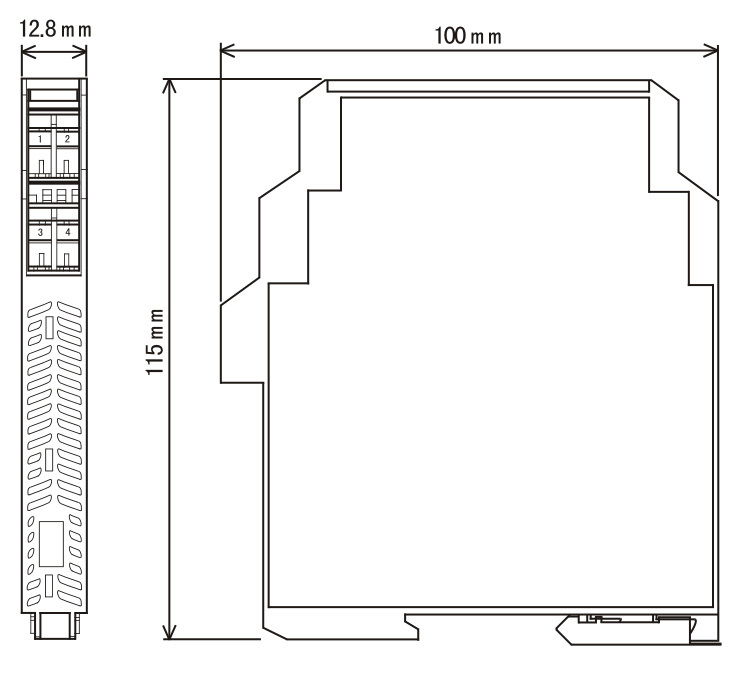

安装
隔离式安全栅应安装在安全场所,同时还要遵守GB50257-1996“电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范”、GB3836. 15-2000“爆炸性气体环境用电气设备第15部分:危险场所电气安装( 煤矿除外)”、GB3836. 13-2003“爆炸性气体环境用电气设备第13部分:爆炸性气体环境用电气设备的维修”及GB 3836. 16-2006“爆炸性气体环境用电气设备第16部分:电气装置的检查和维护(煤矿除外) ”的有关规定。
TGS- IDXXX系列隔离式安全栅均采用DIN35mm导轨安装方式。安装步骤如下:
(1)把仪表上端卡在导轨上;
(2) 把仪表下端推进导轨。
拆卸
(1) 用螺丝刀(刀口宽度≤6mm)插入仪表下端的金属卡锁;
(2)螺丝刀向上推，把金属卡锁向下撬;
(3)仪表向上拉出导轨。
维护
(1)隔离式安全栅进行通电调试前，必须再次检查隔离式安全栅的型号及防爆等级是否与设计和使用环境相符，必须再次检查安全测与危险侧的接线以及它们电源和信号的极性是否正确。
(2)严禁用兆欧表测试隔离式安全栅端子之间的绝缘性。若要检查系统线路绝缘性时，应先断开全部隔离式安全栅接线，否则会引起内部快速熔断器熔断;
(3) 产品在出厂前均经过严格检验和质量控制，如发现工作不正常，怀疑内部模块有故障，请及时同最近的代理商或直接与本公司技术支持热线联系;
(4) 产品从发货之日起三十六个月之内，正常使用过程中出现产品质量问题均由本公司免费维修。
|
