产品名称：TEC-AU系列交流电压变送器

更新时间：2018/12/26 13:12:16

型号：TEC-AUXXX

输入信号类型：0-100V,0-300V等

输出信号类型：4-20mA,0-20mA等

供电：AC85V-265V或DC24V,±10%

基本精度：≤0.5%F.S.

安装方式：35mmDIN导轨安装

主要参数

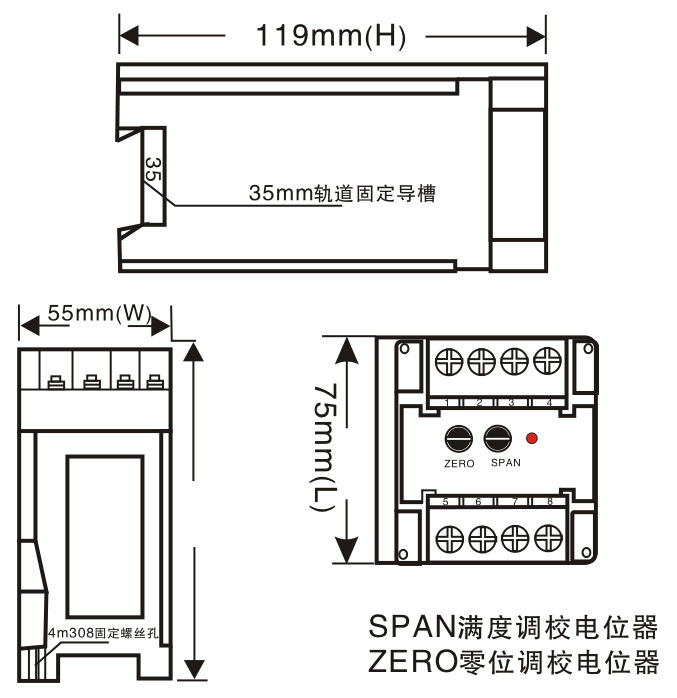

外型尺寸

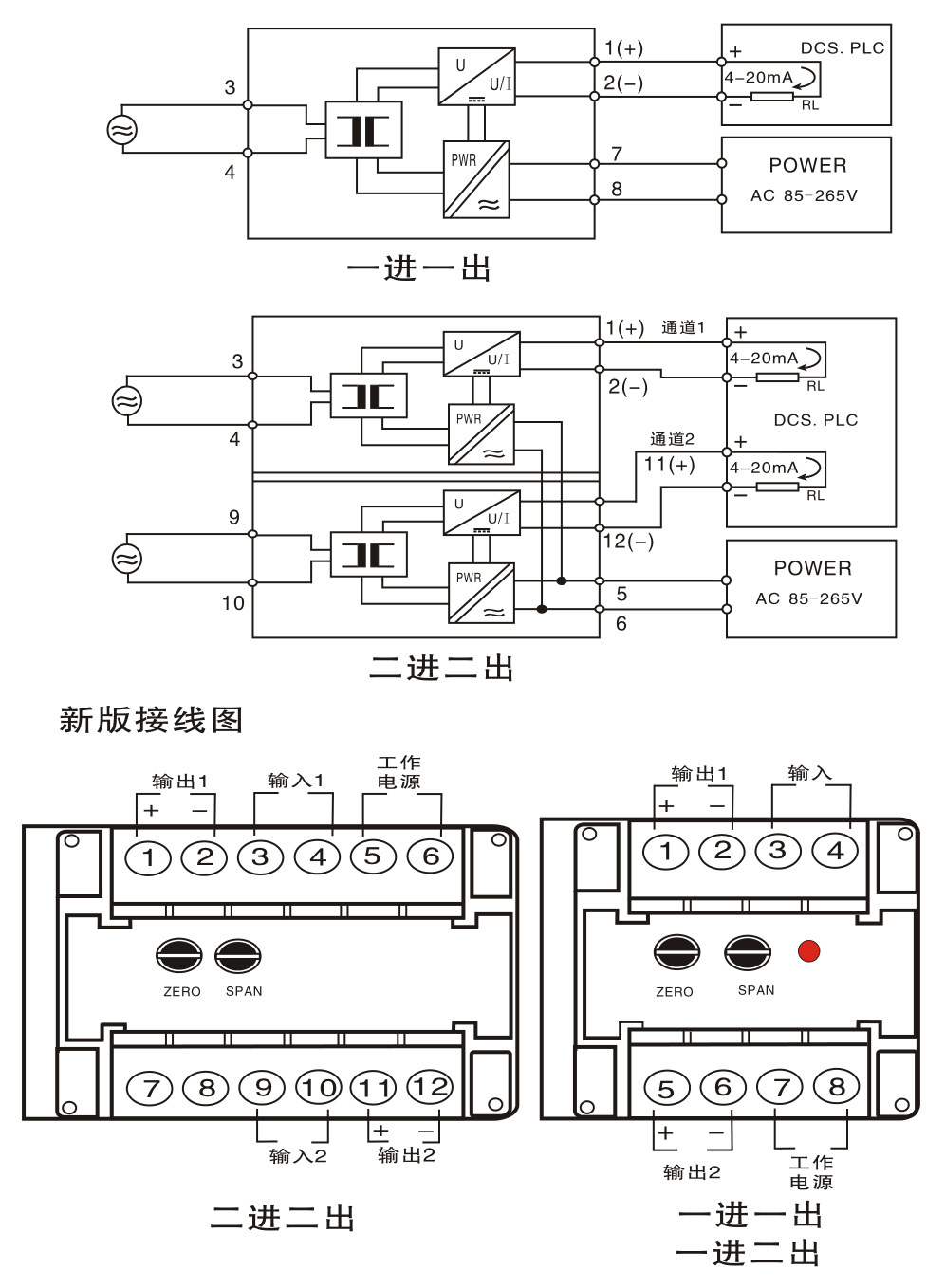

接线图

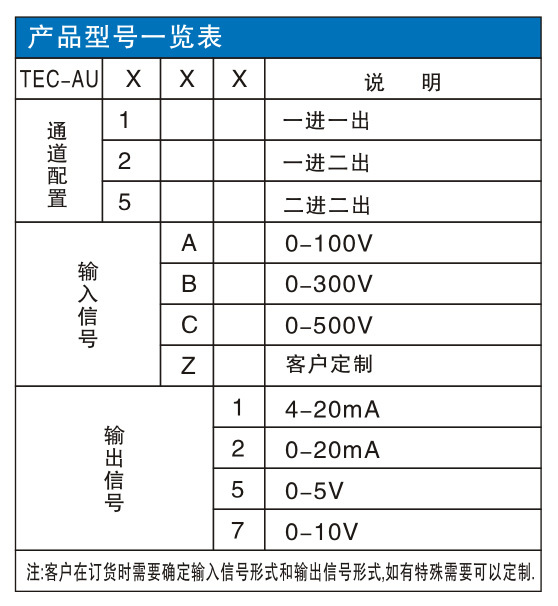

产品选型

输入端

输入电流范围:AC 0-1000V

频率范围:40Hz-60Hz

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:AC85V-265V或DC24V,±10%

额定功率:≤1W(一进一出,DC24V供电,20mA输出时);≤1.5W(一进一出,AC220V供电,20mA输出时)

基本精度:≤0.5% F.S.

温度漂移:0.02%F.S./度 (-20度 ~ +55度)

响应时间:≤10mS(0- 90%)(TYP)

绝缘强度:2000V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围: -20~+55度

电磁兼容性:符合GB/T 1 8268.1(IEC61326-1)

TEC- AUXXX

例:TEC- AU1B1，一进一出，输入0-300V,输出为4 -20mA.
