产品名称：THS系列全功能隔离温度变送器

更新时间：2018/12/25 19:28:30

型号：THS-TPXX

输入信号类型：通用信号

输出信号类型：4-20mA,0-20mA等

供电：DC24V,±10%

基本精度：0.1%F.S.

安装方式：35mmDIN导轨安装

主要参数

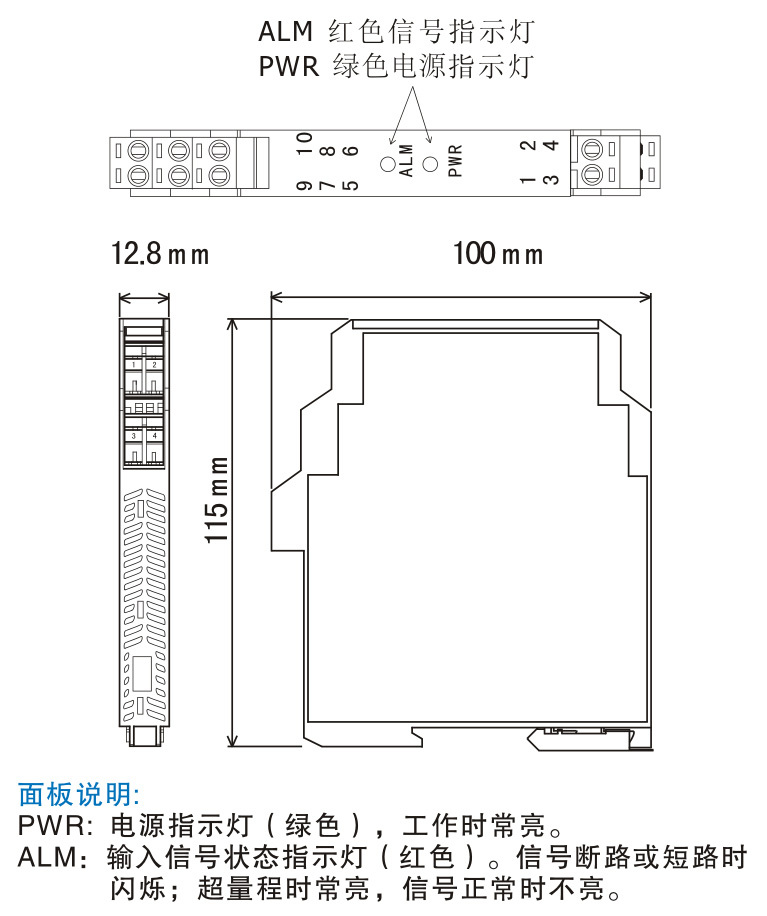

外型尺寸

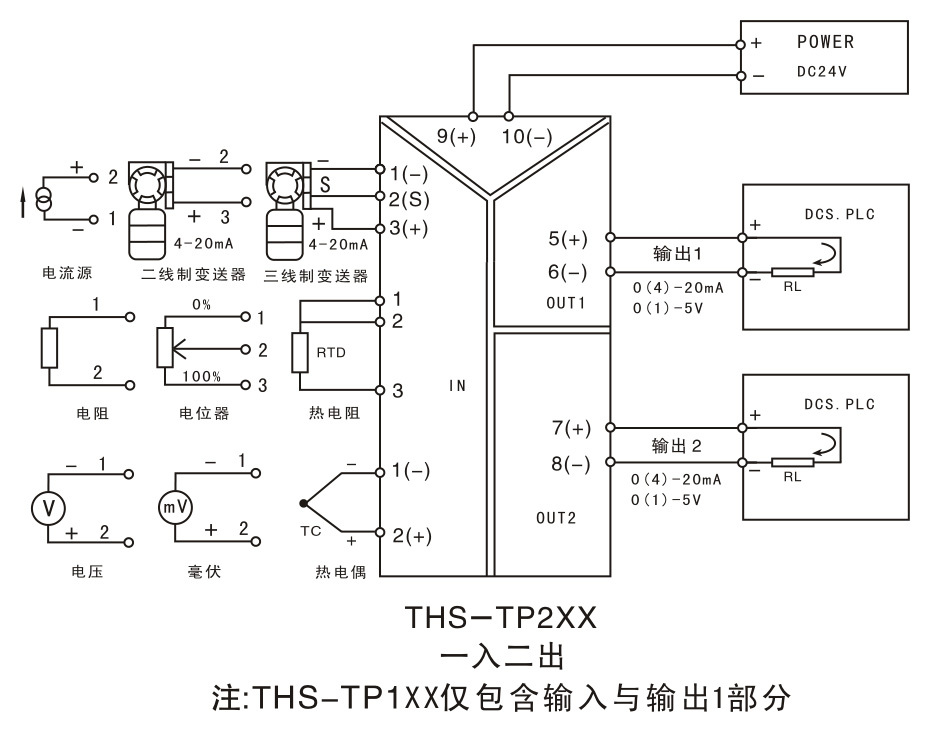

接线图

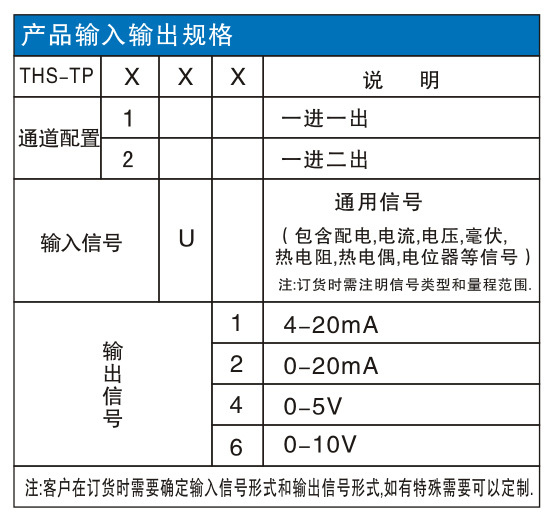

产品选型

输入端

输入信号:PT100,Cu50,Ni1000等热电阻;B, E,J,K,N,R,S,T等热电偶;电压(最大量程0-10V);毫伏(最大量程0-100mV);电流源(4- 20mA);变送器(配电),电流4-20mA;电阻,电位器(最大量程0- 2K)

配电电压:≥16V

测量范围:取决于所用传感器类型

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:DC24V,±10%

消耗电流:≤50mA(一进一出24V供电,20mA输出时);≤70mA(一进二出,24V供电,20mA输出时)

基本精度:0.1%F.S.

响应时间:0.5S

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围: -20~+55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

THS- TPXX

例:THS- TP2U1/PT100,0-500，一进二出，输入信号PT100(0-100度)，输出DC4 -20mA.
