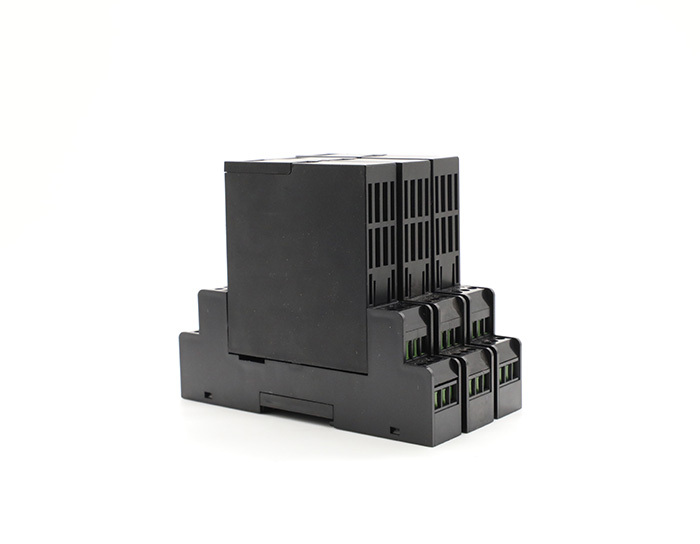

输入端
输入信号:开关、接近开关，频率≤10Hz
配电电压:≈8V (开路时)
短路电流:≈8mA
输出端
继电器输出特性:
响应时间:≤20mS
驱动能力:2A/250V AC;2A/30V DC
负载类型:电阻性负载
输入输出特性（设置为同相控制时）:
现场开关闭合或输入回路电流>2.1mA,输出继电器闭合,CH通道指示灯显示为黄色.
现场开关开路或输入回路电流<1.2mA输出继电器开路,CH通道指示灯不亮.
开关设置

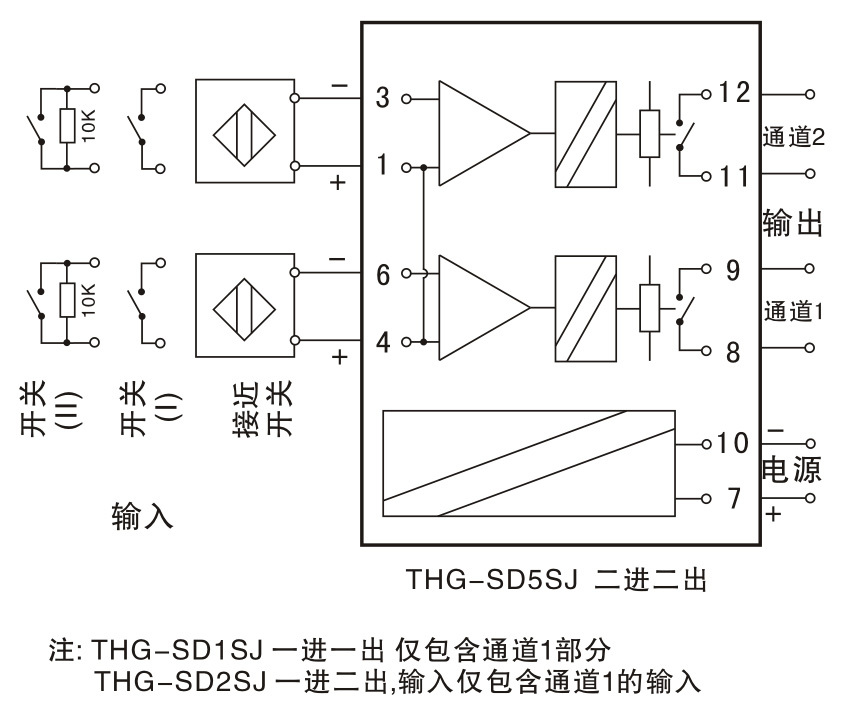

注:开关输入，需要断线检测功能时，需在开关两端并联;10KΩ电阻(如右侧接线图中开关|| )
基本参数
电源:DC24V 电压范围: DC20-40V
消耗电流：≤50mA（一进一出，24V供电，继电器触点闭合时）；≤60mA（一进二出，二进二出，24V供电，继电器触点闭合时）
绝缘强度:1500V AC/1min(输入、输出、电源之间)
绝缘电阻：≥100Ω(输入、输出、电源之间)
工作温度范围:-20~ +55度
电磁兼容性:符合GB/T 18268(IEC61326-1)
适用现场设备:
符合DIN 19234 NAMUR接近开关、开关等现场设备(包括本安型的压力开关、温度开关、液位开关等)

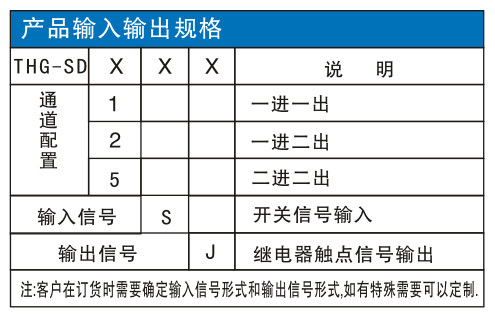

THG-SDXXX
例:THG-SD1SJ，一进一出，开关或接近开关信号输入、继电器触点信号输出.
|
