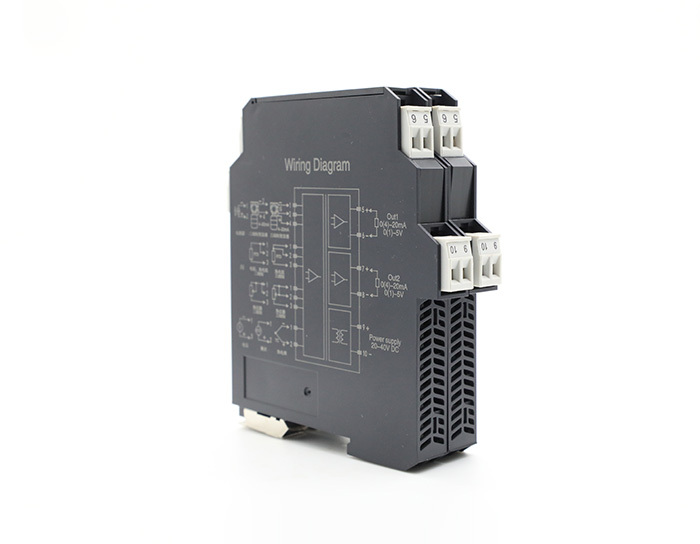

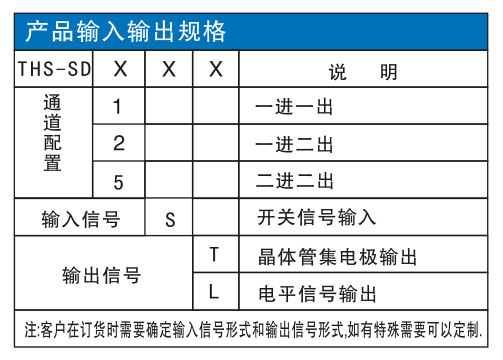

产品名称：THS-SD系列开关量输入晶体管输出隔离器

输入端

输入信号:开关、接近开关，频率≤5KHz，占空比≥30%

配电电压:≈8V (开路时)

短路电流:≈8mA

输出端

晶体管集电极输出:

高电平: Vcc;

低电平:≤2.5V;

负载电阻:2KΩ≤RL≤10KΩ

最大驱动电流:≤40mA

晶体管发射极输出:

高电平:Vcc-2.5V;

低电平:≤0.5V;

负载电阻:2KΩ≤RL≤10KΩ

最大驱动电流:≤40mA

电平输出:

高电平: 4.5V≤VH≤12V;

低电平: VL≤0.5V;

负载电阻: RL≥1KΩ

注:“Vcc”指输出端外部供电电压，Vcc≤40V DC

输入和输出特性(设置为同相控制时):

现场开关闭合或输入回路电流>2.1mA,输出晶体管导通,CH通道指示灯显示为黄色.

现场开关开路或输入回路电流<1.2mA,输出晶体管不导通，CH通道指示灯不亮.

开关设置

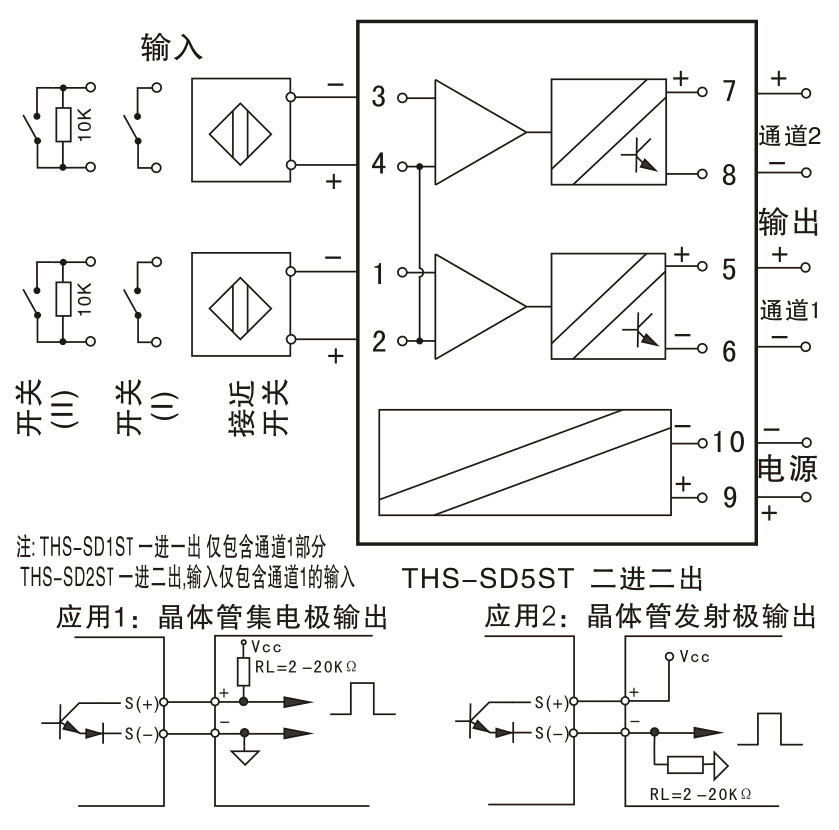

注:开关输入，需要断线检测功能时，需在开关两端并联;10KΩ电阻(如右侧接线图中开关|| )

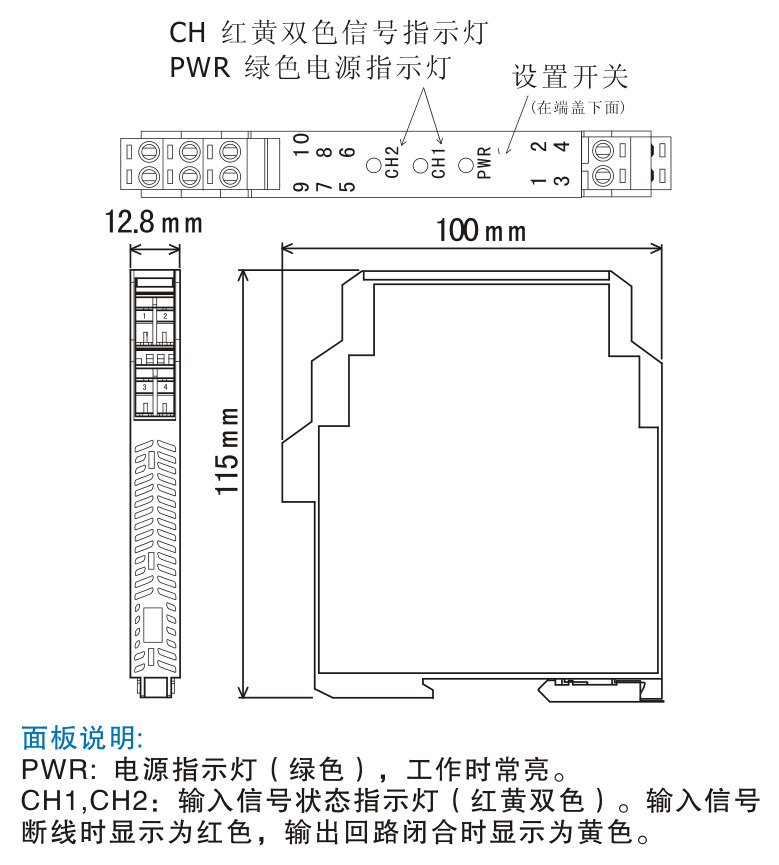

基本参数

电源:DC24V  电压范围: DC20-40V

绝缘强度:1500V AC/1min(输入、输出、电源之间)

工作温度范围:-20~ +55度

电磁兼容性:符合GB/T 18268(IEC61326-1)

适用现场设备:

符合DIN 19234 NAMUR接近开关、开关等现场设备(包括本安型的压力开关、温度开关、液位开关等)
