产品名称：TSC-F系列频率信号隔离器

更新时间：2018/12/26 16:36:07

型号：TSC-F1XX

输入信号类型：45-55Hz,0-60Hz等

输出信号类型：4-20mA,0-20mA等

供电：DC24V,±10%或AC85-265V

基本精度：0.1%F.S.

安装方式：35mmDIN导轨安装

主要参数

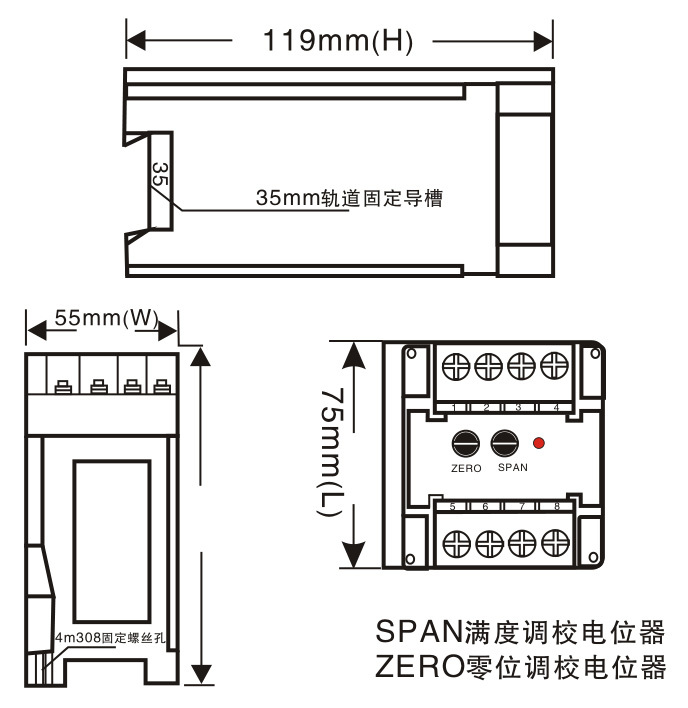

外型尺寸

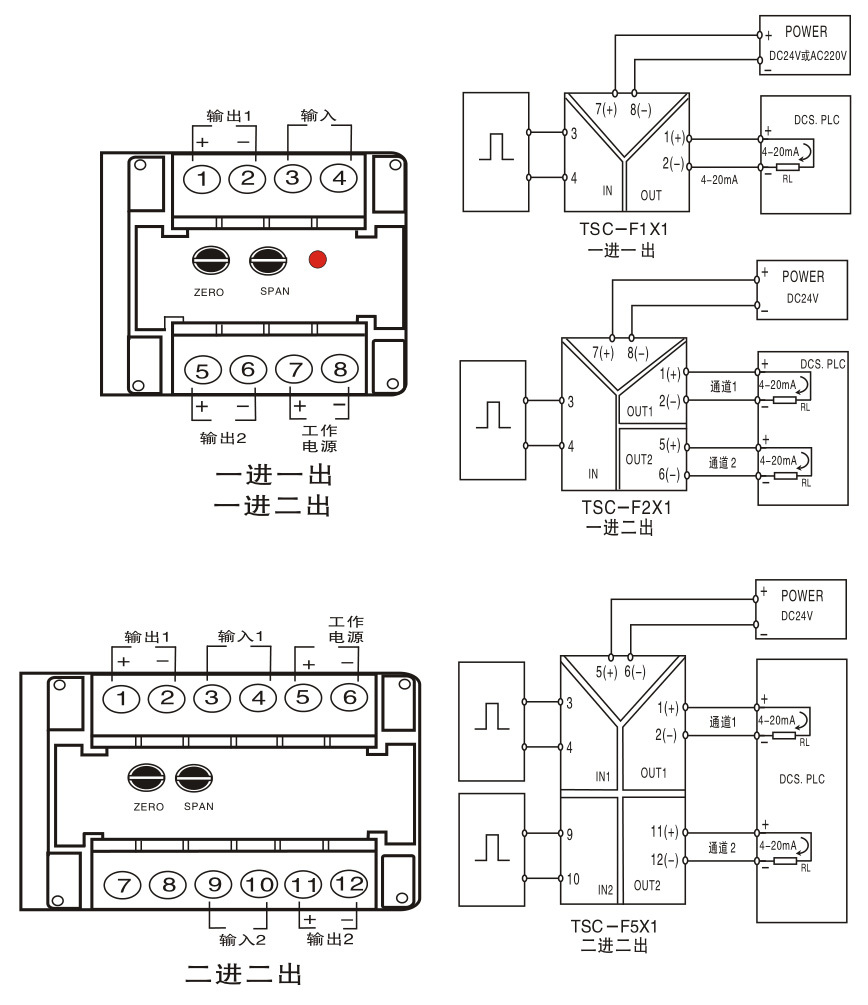

接线图

产品选型

输入端

信号类型:脉冲方波或正弦波

频率范围: 0.1Hz-100KHz(低于0.1Hz的信号当作0Hz切除)

脉冲宽度:≥10us

电平: VL≤1V;4V≤VH≤12V(可定制)

输出端

输出信号:4-20mA;0-20mA;0-5V;0-10V

输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)

基本参数

电源:DC24V, ±10%或AC85-265V

消耗电流:≤50mA(一进一出,24V供电,20mA输出时);≤70mA(一进二出,24V供电,20mA输出时);≤80mA(一进二出,24V供电,20mA输出时)

基本精度:0.1%F.S.

温度漂移:0.005%F.S./度 (-20度~+55度)

响应时间:≤0.5S(0-90%)(TYP)

绝缘强度:1500V AC/1min(输入、输出、电源之间)

绝缘电阻:≥100MΩ(输入、输出、电源之间)

工作温度范围:-20~ +55度

电磁兼容性:符合GB/T 18268(1EC61326-1)

适用现场设备:频率信号源

TSC-F1XX

例:TSC-F1D1，一进一出，输入0-10KHz，输出4 -20mA.
