输入端
输入信号：4-20mA;0-20mA；0-75mV，0-5V；0-10V等
输入阻抗：电流输入：≤100Ω；电压输入：≥300KΩ
输出端
输出信号：4-20mA；0-20mA；0- -5V；0-10V
输出负载电阻：RL≤500Ω(输出为电流信号时)；RL≥10KΩ(输出为电压信号时)
基本参数
电源：DC24V, ±10%

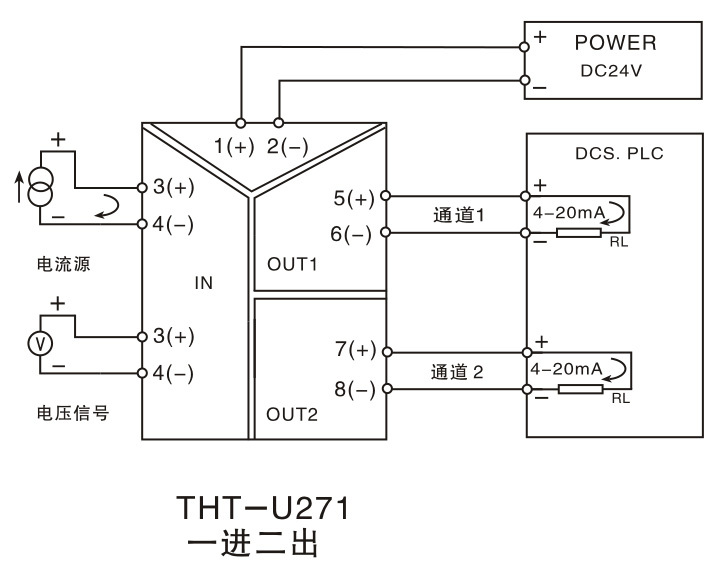

消耗电流：≤30mA(一进一出，24V供电，20mA输出时)；≤50mA(一进二出，24V供电，20mA输出时)
基本精度：0.1%F.S.
温度漂移：0.005%F.S./度 (-20度 ~ +55度)
响应时间：≤10mS(0-90%)(TYP)
绝缘强度：1500V AC/1min(输入、输出、电源之间)
绝缘电阻：≥100MΩ(输入、输出、电源之间)
工作温度范围：-20~+55度
电磁兼容性：符合GB/T 18268(IEC61326-1)
适用现场设备：电流源，电压信号输出设备

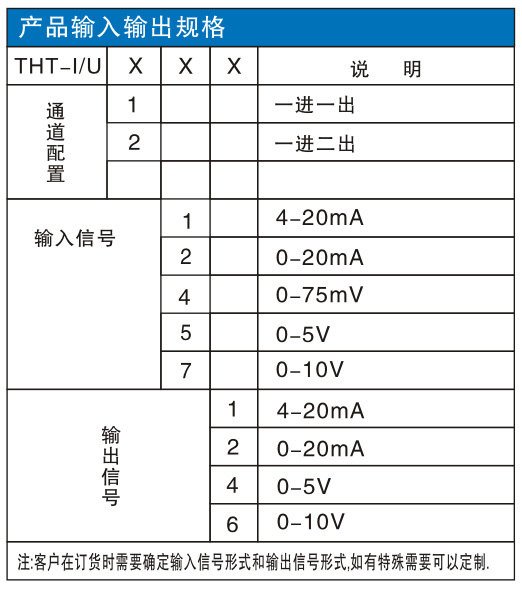

THT-IXXX

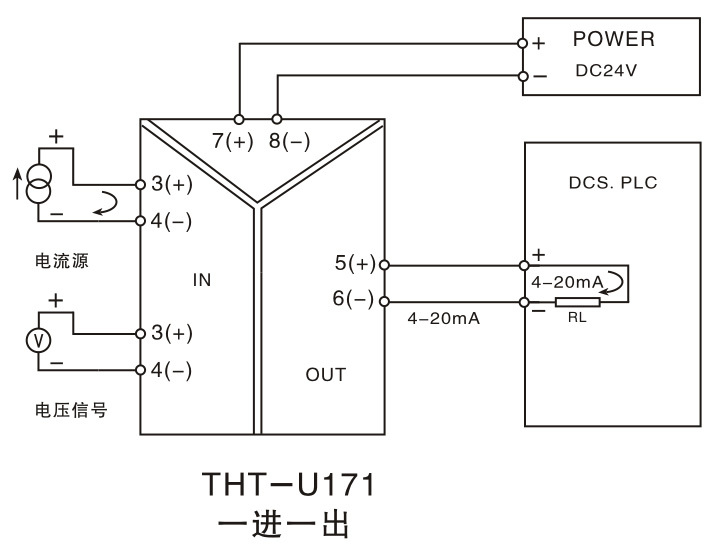

例:THT-I111，电流输入，一进一出，输入、输出均为4-20mA.THT-UXXX
例:THT-U141，电压输入，一进一出，输入0-75mV、 输出4- 20mA.
|
